Описание переделки нейрогарнитуры Mindflex в NeuroSky, совместимую с Android и Windows


     На этой странице приведена инструкция для мастеров по ремонту микроэлектроники по переделке нейрогарнитур игры Mindflex Duel компании Mattel в такую версию нейроганитуры NeuroSky, которая будет совместима с приложениями для устройств Android и Windows (без обеспечения совместимости с устройствами iOS и MacOS). Общие вопросы ЭЭГ-медитации и различные приложения рассматриваются в этой статье.

     В данной статье приводится инструкция по переделке нейрогарнитур игры Mindflex Duel компании Mattel в такую версию нейроганитуры NeuroSky, которая будет совместима с приложениями для устройств Android и Windows. Нейрогарнитуры Mindflex Duel компании Mattel продаются на Ebay по цене от $25 за пару и, реже, от $20 за штуку. При этом в них имеется модуль TGAM от NeuroSky, единственным отличием которого является предустановленная в панели настроек (два резистора в определённых запаянных положениях) скорость передачи данных 9600 бод вместо 57600 у фирменных нейрогарнитур NeuroSky, но даже эти резисторы можно не перепаивать, просто изменив скорость порта COM модуля блютуса (причём у нового модуля блютуса даже не нужно менять эту базовую скорость). При сохранении скорости порта COM 9600 бод будут работать все приложения Android, но из приложений для Windows будет работать только "ЭЭГ-медитация", в то время как приложения NeuroExperimenter и BrainWave Visualizer для Windows обращаются напрямую к порту и работают только на скорости 57600 бод.

     Переделка такой нейрогарнитуры от компании Mattel обойдётся дешевле покупки нейрогарнитуры NeuroSky и даже, скорее всего, чуть дешевле (и намного проще) сборки собственной нейрогарнитуры из отдельных компонентов, о чём рассказывается в этой статье. Стоимость одной нейрогарнитуры составит примерно от $13 (если покупать набор из пары гарнитур на двоих) до $20 на Ebay, стоимость пересылки через океан – от $10 в Украину и от $15 в Воронеж, ещё $2 составит стоимость модуля блютуса SPP-C и, при необходимости, ещё $1 или меньше за плату зарядки аккумуляторов, но её размещение в корпусе нейрогарнитуры потребует определённых усилий по зачистке дорожек с двух сторон печатной платы и сверления отверстий для её крепления.

     Внимание! У только что полученной по почте или переделанной б/у нейрогарнитуры Mindflex Duel в условиях высокой влажности может проржаветь чёрный провод (металлические жилы внутри изоляции) от минуса аккумуляторов через повязку на лбу к отсеку с электроникой. Если уже переделанная нейрогарнитура со временем перестанет включаться с заряженными аккумуляторами, но будет работать при подключении кабеля зарядки, то надо будет заменить этот провод. Для этого необходимо открутить по 4 шурупа в каждом из двух отсеков, отпаять концы этого чёрного провода, привязать к нему простым (тонким) узлом (припаивать нельзя, так как он затем вырвется проржавевшим участком жил из изоляции) любой тонкий провод в изоляции, затем вытащить металлические штифты на концах тканевой повязки с лобным электродом, и аккуратными несильными короткими движениями протащить новый провод внутри повязки (при этом её можно немного сжимать с торцов для её "утолщения" в районе лобного электрода – для увеличения площади внутреннего пространства для облегчения протягивания провода), а затем припаять его вместо старого чёрного.

     В минимальной версии переделки – с добавлением только модуля блютуса – этот процесс будет несравнимо проще, чем самостоятельное изготовление нейрогарнитуры. В максимальной версии переделки – с добавлением платы зарядки аккумуляторов от USB – этот процесс всё равно будет несколько проще по причине уже имеющейся качественной клипсы с двумя контактами.

Одна из пары нейрогарнитур T8498 от игры Mindflex Duel компании Mattel
Одна из пары нейрогарнитур T8498 от игры Mindflex Duel компании Mattel

     По этой ссылке вы можете сразу перейти к описанию переделки нейрогарнитуры, пропустив следующие абзацы про неё в контексте тренировки медитации шаматха / самадхи.

     Нейрогарнитура MindWave Mobile компании NeuroSky, появившаяся в 2011 году и затем улучшенная в новой версии MindWave Mobile 2 в 2018 году, стала третьим после гуру и книжного руководства способом изучения медитации шаматха / самадхи – базовой и основополагающей психотехники буддизма и раджа-йоги. Причём этот новый способ позволяет непосредственно (апарокша на санскрите) ежесекундно распознавать и «нащупывать» состояние медитации шаматха со всеми его нюансами вроде «утопания ума».

     С такой нейрогарнитурой больше не нужно блуждать впотьмах среди тысяч книг по медитации, часто написанных теми, кто сам не медитировал и даже не умел медитировать, но при этом пропагандировал в качестве толкований состояния медитации свои искажённые представления о ней, беспочвенные фантазии и личные домыслы.

     Конечно, с точки зрения тех, кто уже умеет медитировать, состояние медитации не представляется чем-то невероятно сложным, загадочным или уж тем более мистическим. Медитация – это всего лишь навык, который требует грамотных и регулярных усилий, подобно фитнесу. Медитация шаматха – это, по своей сути, упражнение с увеличивающимся косвенным энергетическим эффектом. Для прогресса в практике медитации достаточно придерживаться тех простых требований, которые описаны в буддизме. Но статистика показывает, что имеется очень и очень много иллюзий и искажений в отношении того, что такое медитация и как медитировать. И в контексте этого нейрогарнитура NeuroSky с готовым параметром «медитация» может оказаться незаменимой, избавив от иллюзий и позволив начать медитировать на самом деле.

     Сейчас нейрогарнитура MindWave Mobile всё реже появляется в продаже, так как компания NeuroSky переключается на другие виды изделий, больше связанные с простыми ЭЭГ-чипами, а не с нейрогарнитурой для медитаторов с дополнительным параметром «медитация», значения которого вычисляются на основе соотношения значений отдельных ритмов мозга, характерных для состояний медитации опытных тибетских буддийских монахов, которые участвовали в исследованиях компании NeuroSky.

     В 2011-2020 годах новая нейрогарнитура стоила $100, и её иногда можно было купить даже дешевле по скидкам (до $80), или же ещё дешевле б/у. На данный момент самая дешёвая версия нейрогарнитуры MindWave Mobile 2 стоит около $170 в США, и с пересылкой через океан почтовым посредником она обойдётся минимум в $200.

     На Ebay в качестве запчастей продаются новые и б/у нейрогарнитуры Mindflex Duel компании Mattel, на основе которых вполне возможно самостоятельно сделать себе нейрогарнитуру NeuroSky, если вы или кто-то из ваших друзей умеет обращаться с паяльником и имеет опыт пайки микроэлектроники.

Клипса должна быть на мочке левого уха, а центральный электрод примерно в центре левой половины лба (примерно над левым глазом, а не по центру лба) при надевании нейрогарнитуры T8498 от игры Mindflex Duel компании Mattel, фото 1


Клипса должна быть на мочке левого уха, а центральный электрод примерно в центре левой половины лба (примерно над левым глазом, а не по центру лба) при надевании нейрогарнитуры T8498 от игры Mindflex Duel компании Mattel, фото 2


Клипса должна быть на мочке левого уха, а центральный электрод примерно в центре левой половины лба (примерно над левым глазом, а не по центру лба) при надевании нейрогарнитуры T8498 от игры Mindflex Duel компании Mattel.

     Следует отметить, что использование набора с Aliexpress вроде этого за $57 также связано с некоторыми недостатками. Во-первых, в наборе предлагаются две клипсы по одному контакту на каждой, а не одна клипса с двумя контактами, что неудобно. Во-вторых, в наборе нет возможности крепления конструкции на голове («шапочки»). В-третьих, он раза в два дороже стоимости отдельных входящих в него компонентов. В-четвёртых, судя по опыту его использования другими людьми, он часто теряет данные, в какие-то моменты утрачивая связь по блютусу. Это может быть связано как с частичным экранированием антенны блютуса элементами конструкции нейрогарнитуры при той или иной компоновке, так и с недостаточной мощностью преобразователя DC-DC на 3.3 В (в последние годы этого преобразователя там нет вообще, питание идёт напрямую от двух батареек без стабилизации напряжения). Потребляемый блютусом ток заметно меняется много раз каждую секунду.

У ушной клипсы нейрогарнитуры T8498 оба контакта не провалены внутрь корпуса, что обеспечивает хороший контакт с кожей
У ушной клипсы нейрогарнитуры T8498 оба контакта не провалены внутрь корпуса, что обеспечивает хороший контакт с кожей. Например, у клипсы с Aliexpress, которую можно использовать для самостоятельной сборки нейрогарнитуры из отдельных компонентов, контакты не выступают над поверхностью пластикового корпуса клипсы.

     Нейрогарнитуры от компании Mattel бывают двух основных типов. Важно не перепутать их при покупке и обращать внимание на фотографии на странице товара на Ebay, а не только на текстовое описание, в котором часто встречаются несоответствия, когда игру Mindflex Game или нейрогарнитуру от неё ошибочно называют Mindflex Duel Game.

     Первый тип – T8498 с одной ушной клипсой с двумя контактами от игры Mindflex Duel Game, обычно продаются парами на Ebay. Именно эта нейрогарнитура оптимально подходит для переделки, и она наиболее удобна в использовании, так как у неё всего одна ушная клипса.

Одна из пары нейрогарнитур T8498 от игры Mindflex Duel компании Mattel
Одна из пары нейрогарнитур T8498 от игры Mindflex Duel компании Mattel

Обратная сторона нейрогарнитуры T8498 от игры Mindflex Duel компании Mattel
Обратная сторона нейрогарнитуры T8498 от игры Mindflex Duel компании Mattel

     Второй тип – P2639 с двумя ушными клипсами по одному контакту на каждой от игры Mindflex Game, в которой всего одна такая нейрогарнитура. Внутри этой нейрогарнитуры намного меньше свободного места, а также у неё наклонные торцевые грани, что ухудшает размещение платы зарядки аккумуляторов. Фотографии минимального варианта переделки нейрогарнитуры P2639 приведены в конце статьи.

Нейрогарнитура P2639 от игры Mindflex компании Mattel
Нейрогарнитура P2639 от игры Mindflex компании Mattel

Обратная сторона нейрогарнитуры P2639 от игры Mindflex Duel компании Mattel
Обратная сторона нейрогарнитуры P2639 от игры Mindflex Duel компании Mattel

     В данной статье будет рассматриваться переделка нейрогарнитуры первого типа – T8498, но переделка нейрогарнитуры P2639 выполняется похожим образом, хотя в ней меньше свободного места, а также торцевые грани сделаны с наклоном (в отличие от T8498), что будет затруднять установку платы зарядки аккумуляторов (потребуется дополнительное увеличение отверстия в пластике на торце гарнитуры под разъём). При минимальной переделке гарнитуры потребуется только добавление модуля блютуса, который надо будет как-то изолировать от остальной электроники. Проще всего это будет сделать, приклеив его в нужном месте внутри корпуса.

     Перед разборкой модуля с электроникой нейрогарнитуры T8498 необходимо вынуть батарейки (или аккумуляторы) из её второго модуля, в котором они закрыты крышкой, которая фиксируется шурупом. После откручивания 4-х шурупов модуля с электроникой и отделения чёрной части корпуса от белой она останется висеть на тканевой тесьме.

Нейрогарнитура T8498 (1) со снятой крышкой; у (2) зелёный цвет основной платы
Нейрогарнитура T8498 (1) со снятой крышкой; у (2) зелёный цвет основной платы

     На модуле TGAM в любом случае следует запаять перемычку выбора частоты режекторного фильтра помех сети 50/60 Гц в правильном положении. В Евразии это 50 Гц, и положения этой перемычки показаны на этом фото модуля TGAM другой нейрогарнитуры.

     Минимальный вариант переделки нейрогарнитуры

     Если стоит задача минимальной переделки нейрогарнитуры только для обеспечения её совместимости с приложениями NeuroSky для Android и частично с Windows, то будет достаточно приобрести модуль Bluetooth SPP-C и подпаять 3 провода к нему. Контакт 2 модуля блютуса соединяется с контактом T (TxD) модуля TGAM, а контакты 12 и 13 модуля блютуса соединяются с контактами на основной плате так, как показано на фото ниже. Подключать питание модуля блютуса непосредственно к контактам модуля TGAM нежелательно, так как это будет создавать помехи пульсациями по цепи питания и ухудшать качество считывания ЭЭГ и соответственно снижать достоверность значений параметра «медитация».

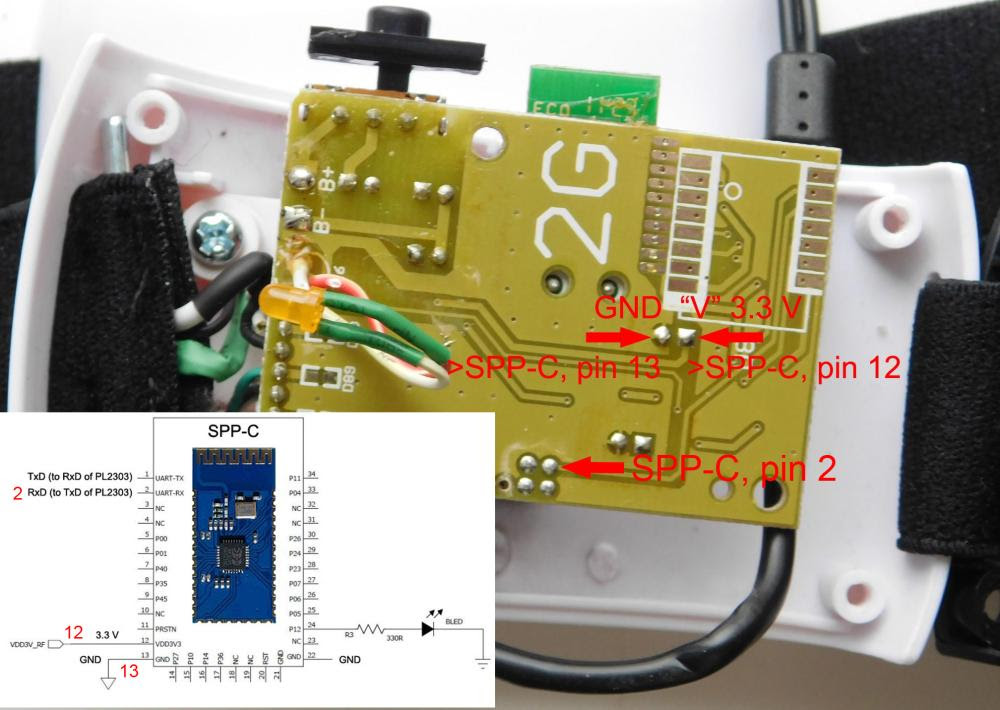

Места подключения питания модуля блютуса при минимальной переделке нейрогарнитуры
Места подключения питания модуля блютуса при минимальной переделке нейрогарнитуры

     Этот модуль может быть как на чипе BK3231, так и на чипе BK3432, например, BT04-A. Его стоимость составляет около $2. Всевозможные распространённые модули Bluetooth вроде HC-05 и HM-10 (и практически все остальные) вообще не подходят в данном случае. На момент написания статьи подходящий модуль есть здесь, но следует отметить, что китайские продавцы на одной и той же странице товара иногда меняют сам товар и даже его фото на совершенно другие модули с неизвестной степенью совместимости. Ориентируйтесь на фото модуля в этой статье. Модуль Bluetooth SPP-C необходим без дополнительной платы с её колодкой контактов и делителями напряжения.

     Если вы хотите сохранить работоспособность нейрогарнитуры Mindflex Duel для использования с её игровой консолью, то дальнейшие доработки выполнять не нужно. Подобный вариант переделки приводится здесь с добавлением выключателя в цепи питания модуля блютуса, чтобы не расходовать заряд источников питания при использовании нейрогарнитуры с консолью игры. Кроме того, сам процесс полной переделки достаточно трудоёмкий. Ознакомьтесь с этой статьёй полностью, прежде чем решиться на подобную переделку.

     На модуле TGAM в нейрогарнитуре T8498 резисторы на панели настроек в позициях B0 и B1 запаяны в положении, которое обеспечивает скорость передачи данных 9600 бод у порта COM. У оригинальных нейрогарнитур NeuroSky резистор сопротивлением 10 кОм в позиции B1 (рядом с конденсаторами C11 и C14) запаян в другом положении (сдвинут влево), что настраивает порт COM модуля TGAM на скорость передачи данных 57600 бод, и на такую же скорость должен быть настроен модуль блютуса.

Резистор в позиции B1 в положении скорости 9600 бод
Резистор в позиции B1 в положении скорости 9600 бод, расположенный рядом с конденсаторами C11 и C14.
Надпись B1 с ломанной белой линией в сторону этого резистора находится напротив резистора в позиции B0.


     Что интересно, и у нейрогарнитур T8498 и P2639 компании Mattel, и у нового модуля блютуса SPP-C установленная в настройках скорость составляет 9600 бод. Эксперименты показали, что основные приложения для медитации – "Маленький Будда" и "ЭЭГ-медитация" в обоих версиях – и для Android, и для Windows взаимодействуют с нейрогарнитурой и на скорости 9600 бод. Главное – чтобы скорости в настройках модулей TGAM и Bluetooth совпадали.

     С переделанной нейрогарнитурой на скорости 9600 бод не работают два приложения – NeuroExperimenter (НейроЭкспериментатор, имеется только в версии для Windows) и BrainWave Visualizer в версии для Windows (версия BrainWave Visualizer для Android работает). Первое приложение не использует драйвера, обращаясь непосредственно к порту COM только на скорости 57600 бод. Переписка с автором этого приложения с просьбой сделать поиск нейрогарнитур и на скорости 9600 бод ни к чему не привела, так как Фред наотрез отказывается писать такой вариант приложения без возможности тестировать его самостоятельно. Если вам нужно любое из этих двух приложений, то придётся перепаивать крошечный резистор на 10 кОм в позиции B1 (пришлось поднимать температуру жала паяльника и удерживать резистор очень тонким пинцетом, чтобы быстро и аккуратно отпаять его, а затем аккуратно припаять в другом месте (фактически я просто сдвинул резистор на плате после расплавления припоя на его контактах) рядом так, как показано на этом фото другой нейрогарнитуры с тем же модулем TGAM), а также менять скорость модуля блютуса на 57600 бод. После перепайки этого резистора нейрогарнитура T8498 более не сможет использоваться со своей игровой консолью Mindflex Duel.

Малиновым цветом обозначено месторасположение резистора в позиции B1 в положении скорости 9600 бод, красным цветом обозначен перепаянный резистор в позиции B1 в положении скорости 57600 бод; красными стрелками обозначены площадки на плате, сопротивление между которыми должно составлять 10 кОм в случае успешной перепайки резистора
Малиновым цветом обозначено месторасположение резистора в позиции B1 в положении скорости 9600 бод, красным цветом обозначен перепаянный резистор в позиции B1 в положении скорости 57600 бод; красными стрелками обозначены площадки на плате, сопротивление между которыми должно составлять 10 кОм в случае успешной перепайки резистора.

В левом верхнем углу видна запаянная перемычка между надписями NeuroSky и TGAM1, которая настраивает заградительный фильтр на частоту 50 Гц (для Евразии). На предыдущем фото (выше этого) перемычка из большой капли припоя между другой парой контактов на плате настраивает фильтр на частоту 60 Гц (для США).


     Если у вас окажется нейрогарнитура с более старой версией модуля TGAM1_R2.4 без возможности изменить частоту фильтра 50/60 Гц с помощью паяной перемычки, то помимо перепаивания безвыводного резистора на 10 кОм для изменения скорости порта COM на 57600 бод также весьма желательно перепаять другой безвыводный резистор на 10 кОм в позиции M так, как показано на фото ниже. Если у вас не будет возможности перепаять эти крошечные резисторы, тогда не будет возможности использовать приложения NeuroExperimenter и BrainWave Visualizer для Windows, а также придётся поискать такое удалённое на 2-3 метра от электроаппаратуры место в помещении, в котором не будет появляться значок "50/60 Гц" в приложениях "ЭЭГ-медитация" для Android или Windows.

Более старая версия модуля TGAM1_R2.4 до переделки, с установленной частотой порта COM 9600 бод и установленной частотой фильтра помех сети 60 Гц
Более старая версия модуля TGAM1_R2.4 до переделки, с установленной частотой порта COM 9600 бод и установленной частотой фильтра помех сети 60 Гц

Более старая версия модуля TGAM1_R2.4 после переделки, с установленной частотой порта COM 57600 бод и установленной частотой фильтра помех сети 50 Гц
Более старая версия модуля TGAM1_R2.4 после переделки, с установленной частотой порта COM 57600 бод и установленной частотой фильтра помех сети 50 Гц

Более старая версия модуля TGAM1_R2.4 после переделки, с установленной частотой порта COM 57600 бод и установленной частотой фильтра помех сети 50 Гц. Красными стрелками обозначены места на плате, между которыми должно быть сопротивление 10 кОм в случае успешной перепайки резистора.
Более старая версия модуля TGAM1_R2.4 после переделки, с установленной частотой порта COM 57600 бод и установленной частотой фильтра помех сети 50 Гц. Красными стрелками обозначены места на плате, между которыми должно быть сопротивление 10 кОм в случае успешной перепайки резистора, переключающего частоту фильтра на значение 50 Гц.

     Совпадение скоростей (9600 бод) порта COM нейрогарнитуры T8498 и нового модуля блютуса SPP-C позволяет избежать процедуры смены скорости, которая требует приобретения преобразователя USB-TTL PL2303, и сильно упрощает переделку нейрогарнитуры в минимальном варианте. При этом следует использовать заводской код сопряжения блютуса – 1234 (у нейрогарнитур NeuroSky он 0000). Также у модуля блютуса будет заводское название, например, BT04-A.

     Если вы всё-таки захотите поменять отображаемое название блютуса и код сопряжения, то подробная инструкция приведена здесь.

     После подпайки трёх проводов, которые не обязательно должны быть экранированными, останется только приклеить модуль блютуса к внутренней стороне корпуса нейрогарнитуры в свободном месте так, чтобы антенна (металлическая змейка на плате) была максимально удалена от металлических участков остальной электроники нейрогарнитуры.

     Максимальный вариант переделки нейрогарнитуры

     При максимальном варианте переделки нейрогарнитуры добавляется модуль зарядки аккумуляторов от USB, что позволяет избавиться от необходимости откручивать шуруп на крышке отсека аккумуляторов, доставать их оттуда и помещать в зарядное устройство, а затем проделывать всё это обратно. При такой переделке нейрогарнитура T8498 утрачивает возможность использования в игре Mindflex Duel.

     Вначале необходимо открутить 2 шурупа, которыми основная плата крепится к корпусу, а затем очень аккуратно отпаять все припаянные к ней провода – 5 от сенсоров и 2 провода питания, а также 2 провода к светодиоду (он понадобится для подключения к модулю блютуса). На модуле TGAM совсем рядом с этими контактами припаяны крошечные детали микроэлектроники – бескорпусные резисторы SMD и прочие. Очень важно не задеть их.

     Плата зарядки может быть с разъёмом Micro-USB или Type-C по желанию, стоимость чуть меньше $1 за одну плату, а некоторые продавцы высылают сразу 5 плат за $1.5. Внимание! Новые версии модулей с разъёмом Type-C и чипами, отличными от TC4056A, 4056A, 4056E или CL4056A (например, XL4056A; при этом на фото на странице заказа обычно изображён чип TC4056A), могут иметь ещё одну степень защиты аккумулятора в дополнительных двух чипах на плате, из-за которой они могут использоваться только с литий-полимерным аккумулятором и не могут с тремя никель-металлогидридными аккумуляторами на 1.2 В; фактически эти новые платы не могут использоваться даже с литий-ионным аккумулятором типоразмера 14500 на 3.7 В – для них подходят только прямоугольные литий-полимерные аккумуляторы с внутренней электроникой типоразмера 103040 или похожие. В таких новых версиях модулей зарядки вроде XL4056A встроенная защита сразу отключает нагрузку из-за недостаточного первоначального броска тока даже от новых заряженных аккумуляторов на 1.2 В.

     Для использования с тремя никель-металлогидридными аккумуляторами ААА 1.2 В подходит только плата зарядки с чипом TC4056A, 4056A, 4056E или CL4056A (и возможно какие-то другие, кроме XL4056A). Платы зарядки с другими чипами (например, XL4056A) могут быть рассчитаны только на использование литий-полимерных аккумуляторов на 3.7 В, и в зависимости от того или иного производителя, продавца и партии поставки они могут не работать с тремя никель-металлогидридными аккумуляторами ААА 1.2 В. Хотя защита выполнена на двух других чипах платы зарядки, на практике платы с чипом TC4056A работают с тремя никель-металлогидридными аккумуляторами, а платы XL4056A – нет. Тонкости в отличиях двух остальных чипов и их зависимости от основного чипа 4056 не изучались. В случае срабатывания в момент включения защиты платы зарядки вместо трёх аккумуляторов ААА придётся использовать литий-полимерный аккумулятор на 3.7 В с проводами типоразмера 103040 ёмкостью 1200 мАч (стоимость около $4) или похожий, разместив его в аккумуляторном модуле, для чего потребуется удалить части двух перегородок между аккумуляторами.

     Отключить цепь защиты можно переподключением второго вывода чипа DW01 через имеющийся на плате резистор 1кОм с вывода P- (OUT-) на B- (некоторые даже советуют подключить аккумулятор непосредственно к выводам OUT- и OUT+ вместо B- и B+), но это чревато переразрядом аккумулятора с выходом его из строя, а также проблемами с пожарной безопасностью.

     На плате зарядки аккумулятора имеется резистор R3 сопротивлением 1.2 кОм, определяющий ток заряда аккумулятора, который по умолчанию составляет 1 А. Это довольно много для трёх никель-металлогидридных аккумуляторов ёмкостью 900-1250 мАч типоразмера ААА (соединённых последовательно), и при таком токе заряда они скорее всего начнут значительно терять свою ёмкость уже через несколько десятков циклов заряд-разряд. Рекомендуется заменить этот резистор, поставив другой с сопротивлением, например, 4.3 кОм. В таком случае ток заряда будет примерно 280 мА, что будет компромиссом между скоростью зарядки (время почти полной зарядки составит около 4 часов, и ещё около 6 часов уйдёт на последние несколько процентов ёмкости из-за снижения тока зарядки при повышении заряда) и медленной потерей ёмкости аккумулятора.

     Резистор R3 на плате зарядки – безвыводный SMD типоразмера 0402 или 0201 в зависимости от версии платы, в то время как не в каждом городе можно купить резисторы данного размера (кстати, их продают только десятками). Но на имеющиеся площадки платы (после выпаивания оригинального резистора) с помощью тонкого пинцета можно припаять резистор даже типоразмера 0805. Если размеры резистора слишком велики, можно или припаять его, используя обычно пустующую контактную площадку для располагаемого справа конденсатора C4, или же аккуратно процарапать (1) пинцетом или чем-то другим острым металлическую дорожку (очистив её от краски) с левой стороны резистора (это «-» входного напряжения от USB), залудить её (2) и припаять резистор (3), соответственно сдвинув его немного влево (на 4 картинке место пайки очищено от канифоли спиртом). Успешность припаивания резистора можно проверить омметром, замерив сопротивление между контактами 1 и 2 расположенной рядом микросхемы (обычно это TP4056 или её варианты), которое должно равняться сопротивлению данного резистора, а не быть бесконечным. В крайнем случае можно очень быстро и аккуратно припаять два тонких коротких провода МГТФ к этим двум контактам микросхемы, а уже к ним – любой резистор необходимого номинала, например, 4.3 кОм, после чего его нужно закрепить, например, силиконом. Само собой, что перед этим необходимо отпаять SMD-резистор R3 на плате.

Красным углом обозначен перепаянный резистор R3 сопротивлением 4.3 кОм
Красным углом обозначен перепаянный резистор R3 сопротивлением 4.3 кОм

Резистор R3 сопротивлением 3.3 кОм, припаянный к пустующей контактной площадке для располагаемого справа конденсатора C4
Резистор R3 сопротивлением 3.3 кОм, припаянный к пустующей контактной площадке для располагаемого справа конденсатора C4
Соскобленная краска с металлической дорожки (1), залуженная дорожка (2), припаянный резистор большего размера (3), очищенное спиртом от канифоли место пайки резистора 4.3 кОм (4)
Место на плате отпаянного резистора R3 и соскобленная краска с металлической дорожки (1), залуженная дорожка (2), припаянный резистор большего размера (3), очищенное спиртом от канифоли место пайки резистора 4.3 кОм (4); стрелками обозначены выводы микросхемы, между которыми необходимо проверить сопротивление тестером – оно должно равняться сопротивлению припаянного резистора, а не быть бесконечным

     Плату зарядки, которая испытывает заметные физические нагрузки при вставке и вынимании кабеля USB, необходимо закрепить внутри корпуса, прикрепив её к основной плате, но перед этим желательно проверить её работоспособность, чтобы потом не переделывать.

     Поначалу следует отпаять от основной платы модуль радиосвязи и все лишние детали. Оставить следует только те детали, что расположены рядом с модулем TGAM на фото ниже – SMD-резисторы R32 (10 Ом), R29, SMD-конденсатор C21 и большой круглый конденсатор C82. Также следует оставить на плате все радиодетали между модулем TGAM и выключателем – это схема стабилизатора напряжения на 3.2 В.

     В разных версиях нейрогарнитуры T8498 контроллер, принимающий сигналы от модуля TGAM и передающий обработанные сигналы радиомодулю, может быть реализован на плате в виде микросхемы, закрытой чёрным пятном компаунда на основе эпоксидной смолы (как в данном случае), или же в виде ещё одного припаянного модуля с обратной стороны основной платы.

     Если контроллер выполнен так, как в данном случае, единственный способ убрать его – спилить напильником (это быстро) или надфилем, а остатки соскоблить канцелярским ножом (с отламываемыми затупившимися секциями лезвий).

Основная плата гарнитуры "1" после отпаивания лишних деталей и спиливания микросхемы контроллера
Основная плата гарнитуры "1" после отпаивания лишних деталей и спиливания микросхемы контроллера

Основная плата гарнитуры "2" после отпаивания лишних деталей и спиливания микросхемы контроллера, а также перепайки перемычки с 60 Гц на 50 Гц и резистора в положение 57600 бод на модуле TGAM
Основная плата гарнитуры "2" после отпаивания лишних деталей и спиливания микросхемы контроллера, а также перепайки перемычки с 60 Гц на 50 Гц и резистора в положение 57600 бод на модуле TGAM

     Этим же канцелярским ножом следует соскоблить все металлические дорожки на плате с двух сторон так, как показано на фото ниже. Это довольно трудоёмкая процедура. Важна не столько сила, прикладываемая к ножу, сколько точность коротких движений в направлении от краёв дорожек. У меня это заняло около получаса, и обошлось без травм. Лезвие быстро тупится, можно использовать новую секцию для каждой стороны платы. Если эта процедура слишком трудоёмкая, можно попробовать сточить металлические дорожки на плате напильником, но при этом важно не сточить слишком много стеклотекстолита – основы платы, чтобы она не потеряла свою прочность. Эта плата будет испытывать физические нагрузки при вставке и вынимании разъёма USB.

     Зачистка дорожек нужна для того, чтобы не было электрических замыканий между дорожками на основной плате и модулями зарядки и блютуса, так как их крепёжные отверстия одновременно являются их контактными площадками. Также зачистка лишних дорожек, особенно широких дорожек "земли", способствует увеличению эффективной дальности модуля блютуса из-за снижения экранирования лишними металлическими дорожками и паразитных утечек радиосигнала через них.

Зачищенная от лишних дорожек основная плата, сторона с деталями
Зачищенная от лишних дорожек основная плата, сторона с деталями

Зачищенная от лишних дорожек основная плата с просверленными отверстиями, обратная сторона
Зачищенная от лишних дорожек основная плата с просверленными отверстиями, обратная сторона, просверлены лишние отверстия. Удалять участки дорожек в правой части платы так, как на фото, нет необходимости (см. другие фото ниже). Данные участки дорожек были удалены при предварительном изучении схемотехники первого экземпляра такой нейрогарнитуры.

     После зачистки площадок необходимо просверлить микродрелью в разных местах основную плату так, чтобы разъём USB модуля зарядки упирался в чёрную часть корпуса. Для этого он должен располагаться на прикрученной двумя шурупами к корпусу основной плате так, как показано на фото ниже, на котором красные стрелки показывают линию на ребре корпуса, до которой должен выступать разъём. В соединённых разъёмах USB Type-C предусмотрен зазор в пару миллиметров между ними, и толщина боковой стороны чёрной части корпуса как раз составляет чуть меньше этой пары миллиметров.

Красные стрелки показывают линию на ребре корпуса, до которой должен выступать разъём USB
Красные стрелки показывают линию на ребре корпуса, до которой должен выступать разъём USB

При точном размещении платы зарядки на основной плате даже остаётся небольшой зазор между разъёмом и стенкой корпуса, несмотря на её толщину; величина этого зазора определяет максимальную погрешность размещения платы зарядки на основной плате
При точном размещении платы зарядки на основной плате даже остаётся небольшой зазор между разъёмом и стенкой корпуса, несмотря на её толщину; величина этого зазора определяет максимальную погрешность размещения платы зарядки на основной плате

     Если разъём будет слишком сильно провален внутрь корпуса, то придётся удалить на боковой стенке чёрной части корпуса дополнительные несколько миллиметров пластика вокруг разъёма, чтобы в него можно было вставить кабель. Если разъём на плате зарядки будет слишком сильно выступать наружу, то нельзя будет соединить чёрную часть корпуса с белой, и тогда придётся удалить пластик на чёрной части корпуса от разъёма USB до самого края.

     Для фиксации платы зарядки на основной плате я использовал медный провод диаметром 1 мм. Найти его можно, например, в коаксиальном (антенном) кабеле RG-6, 1 метр которого на рынке или в магазине обойдётся примерно в 0.4$. Прочность крепления, продемонстрированная на фото выше, слегка избыточная, особенно вокруг контактной площадки «+» возле разъёма USB. Для всех креплений достаточно варианта, сделанного вокруг контактной площадки «-» возле разъёма USB. Вначале из медного провода делаются П-образные скобы с необходимой длиной «перемычки», после чего они вдеваются в отверстия и подгибаются ювелирными плоскогубцами. Если они достаточно длинные, то ими очень легко придавливать медный провод с двух сторон платы одновременно для обеспечения неподвижной фиксации. Начинать крепление надо с площадки B+ платы зарядки так, как показано на фото ниже. При такой последовательности есть возможность плотно зажать толстый медный провод длинными ювелирными плоскогубцами. После закрепления платы зарядки медным проводом в первых двух парах отверстий важно проверить, окажется ли край разъёма USB в нужном месте. При необходимости придётся сместить плату зарядки, использовав новые куски медного провода после удаления старых.

Начало крепления платы зарядки к основной плате
Начало крепления платы зарядки к основной плате

Начало крепления платы зарядки к основной плате; обратная сторона основной платы
Начало крепления платы зарядки к основной плате; обратная сторона основной платы

     Модуль блютуса необходимо перепрограммировать на скорость передачи данных 57600 бод для обеспечения совместимости со всеми приложениями не только для Android, но и для Windows. Также при этом можно сменить его название и пин-код сопряжения. Подробная инструкция о том, какие модули блютуса (SPP-C с портом COM) подходят для этого, а также все необходимые инструкции подробно приведены здесь.

     Для фиксации модуля блютуса с обратной стороны основной платы так, как показано на фото выше, с помощью микродрели были просверлены 4 отверстия, через которые были продеты отрезки монтажного провода НВ1 0.35 мм2 диаметром 0,67 мм (для этой цели можно использовать и обрезанные выводы резисторов или диодов), которые с обеих сторон были слегка загнуты по направлению к середине модуля блютуса и припаяны к контактным площадкам платы блютуса 4, 5, 30 и 31 (выбраны просто для удобства крепления). После припаивания эти провода больше нельзя сгибать, так как контактные площадки на торцах платы блютуса очень легко отслаиваются при физических нагрузках на них.

     Также возможен альтернативный и менее трудоёмкий, но требующий большой аккуратности (чтобы не повредить припаянные элементы и остальные дорожки на плате модуля блютуса) способ крепления модуля блютуса к основной плате. Следует отметить, что встречаются разные подверсии такого модуля блютуса с разным расположением элементов и дорожек на плате. Для этого в данной подверсии модуля микродрелью просверливаются 2 отверстия в тех местах, где с обеих сторон модуля блютуса расположена большая площадка "земли". Затем отверстия просверливаются в основной плате в соответствующих местах, после чего модуль припаивается соединённым в форме кольца проводом НВ1 0.35 мм2 диаметром 0,67 мм. После остывания провода он сокращается в размерах, и модуль блютуса оказывается жёстко прижатым к основной плате. Ниже на фото показан модуль блютуса с двух сторон с зачищенными от лака контактными площадками, просверленными отверстиями, а также фото 2 разных нейрогарнитур с разных сторон основной платы с данным вариантом крепления модуля блютуса.

Зачищенная от лака поверхность дорожки "земли" модуля блютуса
Зачищенная от лака поверхность дорожки "земли" модуля блютуса

Зачищенная от лака поверхность дорожки "земли" модуля блютуса с просверленными в безопасном месте отверстиями
Зачищенная от лака поверхность дорожки "земли" модуля блютуса с просверленными в безопасном месте отверстиями

     На примерах ниже отверстия у закреплённых плат блютуса были просверлены не по диагонали, как на примере выше, а друг над другом, примерно под буквой B надписи BT04-A (это название модуля блютуса).

Закреплённый на основной плате модуль блютуса
Закреплённый на основной плате модуль блютуса

Закреплённый на основной плате модуль блютуса, обратная сторона
Закреплённый на основной плате модуль блютуса, обратная сторона

Закреплённый на основной плате модуль блютуса
Закреплённый на основной плате модуль блютуса

Закреплённый на основной плате модуль блютуса, обратная сторона
Закреплённый на основной плате модуль блютуса, обратная сторона

     Затем необходимо соединить проводами все модули между собой. Эксперименты с экранированными и затем неэкранированными кабелями, по которым подавалось питание на модуль блютуса и данные, показали, что разницы в качестве сигнала ЭЭГ между ними практически нет, и потому я отказался от экранированных кабелей в данном случае.

     Возможно, что схемотехническая реализация цепей питания в нейрогарнитуре T8498, в которой обошлись без преобразователя DC-DC, заменив его простым стабилизатором напряжения при использовании трёх батареек (или аккумуляторов), не создаёт таких больших электрических наводок и помех модулю TGAM. Эксперименты с готовой собранной нейрогарнитурой показали, что даже с неэкранированными проводами можно достигать десятков секунд непрерывных 100%-х значений параметра «медитация» всего в метре от большого количества электрических устройств, включая компьютер и пр.

     Контактную площадку T (TxD) модуля TGAM следует соединить проводом с контактной площадкой 2 (RxD) модуля блютуса. Провода для питания модуля блютуса подключаются к контактным площадкам конденсатора C17 на основной плате нейрогарнитуры. Вывод этого конденсатора со стороны модуля блютуса и с дорожкой на плате – это "минус", подключаемый к контактной площадке 13 модуля блютуса. Другой вывод этого конденсатора (без дорожки на плате) – это "плюс", подключаемый к контактной площадке 12 модуля блютуса.




     Провода от держателей трёх аккумуляторов необходимо подключить к контактам B- и B+ платы зарядки аккумулятора, нарастив их тонким проводом МГТФ с термоусадочным кембриком в месте соединения. Важно не перепутать их, а также не путать полярность аккумуляторов при их вставке, так как в противном случае модуль зарядки выходит из строя в течение секунды (защиты от данного действия пользователя в модуле нет).

     Контактные площадки OUT- и OUT+ платы зарядки необходимо подключить проводами к контактам B- и B+ на основной плате там, куда изначально были подключены провода от держателей аккумуляторов.

     Следует отметить, что так сильно стачивать площадку OUT+, как показано на фото, нет необходимости – достаточно спилить напильником выступ («рог») платы в этом месте, чтобы он не упирался в резистор сопротивлением 10 Ом на основной плате, и спилить ещё пару миллиметров с края платы зарядки, чтобы она не касалась оставшихся дорожек на основной плате под модулем TGAM. Контакты OUT+ и B+ на плате зарядки электрически соединены между собой, но дорожка идёт от резистора R5, важно не перепилить её совсем.

     Через тот расположенный на основной плате резистор 10 Ом поступает питание на модуль TGAM, и падение напряжения на нём составляет всего 0.08 В, из чего следует, что модуль TGAM потребляет всего 8 мА.

     Контактную площадку B- нежелательно использовать для механического крепления платы зарядки, так как с обеих сторон платы на самом краю в этом месте идёт очень узкая дорожка с другим потенциалом (OUT-). При случайном закорачивании этих контактов OUT- и B- перестанет действовать защита от переразряда аккумуляторов.

     Имеющийся в исходной конструкции светодиод был подключён к контактным площадкам 22 и 24 модуля блютуса через резистор (в данной реализации – безвыводный) сопротивлением 1 кОм вместо штатного 330 Ом, чтобы он не светил слишком сильно и не потреблял слишком много энергии аккумуляторов. Эти провода, как и все остальные из добавленных, не экранированные.

     Затем были обратно подпаяны 5 проводов от сенсоров к модулю TGAM, при этом на всякий случай длина их неэкранированных участков была укорочена на несколько миллиметров, насколько позволяла конструкция.

     В боковой стенке чёрной части корпуса было сделано отверстие для разъёма USB Type-C. Для этого вначале были просверлены несколько отверстий микродрелью, а затем использовались надфили. Делать это отверстие следует в последнюю очередь, когда уже точно известно расположение разъёма USB по отношению к корпусу.

     Для наблюдения за светодиодами на плате зарядки рядом было просверлено круглое отверстие диаметром примерно 3 мм. С внутренней стороны корпуса на это отверстие была нанесена большая капля прозрачного клея.

Клей на внутренней стороне корпуса
Клей на внутренней стороне корпуса

Собранная нейрогарнитура в выключенном состоянии
Собранная нейрогарнитура в выключенном состоянии

Собранная нейрогарнитура в выключенном состоянии заряжается от кабеля USB (светится красный индикатор)
Собранная нейрогарнитура в выключенном состоянии заряжается от кабеля USB (светится красный индикатор)

Собранная нейрогарнитура в выключенном состоянии полностью зарядилась от кабеля USB (светится синий индикатор)
Собранная нейрогарнитура в выключенном состоянии полностью зарядилась от кабеля USB (светится синий индикатор)

     Также возможен и другой вариант крепления платы зарядки, позволяющий сохранить всю электронику нейрогарнитуры и соответственно её полную совместимость с игрой Mindflex Duel. Такую переделку можно выполнить без добавления модуля блютуса (просто усовершенствовав игру, избавившись от необходимости доставать батарейки из нейрогарнитур для их замены или аккумуляторы для перезарядки) или с добавлением модуля блютуса для обеспечения совместимости со всеми приложениями для Android для NeuroSky, а также с приложением "ЭЭГ-медитация" для Windows (не будут поддерживаться приложения NeuroExperimenter (НейроЭкспериментатор) и BrainWave Visualizer для Windows, которые обращаются к порту COM на скорости 57600 бод, минуя интерфейс драйвера ThinkGear Connector). В таком случае нейрогарнитуру можно будет использовать как для игры Mindflex Duel, так и для приложений для NeuroSky, причём даже с одновременной передачей данных. Подробная инструкция для такой переделки показана на фото ниже. Чтобы не выпаивать конденсатор C81 (4.7 мкФ, 50 В) для размещения его другим способом или в другом месте, необходимо микродрелью немного сточить край места крепления одного из четырёх шурупов (показано, начиная с фото 34) у основания, чтобы прижать плату зарядки к стенкам корпуса с двух сторон, а также верхнюю часть крепления шурупа, чтобы поместилась гайка. Разъём USB Type-C платы зарядки должен полностью углубляться в проделанное для этого отверстие. Для крепления платы зарядки использованы 4 винтика M1.6 длиной 5 мм чёрного цвета с потайными головками (M1.6 + 5mm + black carbon steel, стоили в момент заказа $ 1.24 за 50 штук с доставкой) и 4 гайки (M1.6 x 100 Pieces, стоили в момент заказа $ 1.93 за 100 штук с доставкой) диаметром 1.6 мм (M1.6). Для стопорения прикрученных гаек можно использовать каплю клея так, как показано на фото 37. Также следует просверлить рядом отдельное отверстие размером 2-4 мм так, как показано на фото, и закрыть его каплей прозрачного клея, чтобы было видно свечение индикаторов во время зарядки аккумулятора. Место для припаивания провода рядом с площадкой OUT- платы зарядки необходимо зачистить пинцетом от краски, залудить и соединить проводом с площадкой B- на основной плате нейрогарнитуры. Провода от аккумулятора следует соединить с платой зарядки. Контакты OUT+ и B+ соединены на плате зарядки между собой, что облегчает соединение с контактом OUT+ – вместо него используется контакт B+ для обеих проводов. Литиевый аккумулятор на 1200 мАч типоразмера 103040 размещается в другом отсеке нейрогарнитуры, изначально предназначенном для трёх батареек типоразмера ААА. Для этого следует полностью раскрутить этот отсек, аккуратно выломать часть перегородок так, как показано на фото, вынуть две металлические вставки с контактами (одна вынута на фото 38), просверлить пару отверстий для проводов аккумулятора и подпаять их к проводам нейрогарнитуры, закрыв места пайки термоусадочным кембриком. Внимание! Не перепутайте эти провода между собой, иначе плата зарядки выйдет из строя в течение секунды. Также желательно вывести провода от площадок B- и B+ на основной плате нейрогарнитуры (и нарощенные провода от отсека питания) к плате зарядки под основной платой (а не над ней), и расположить их между выключателем и ближайшей к нему пластиковой стойкой с шурупом (расположенной вблизи конденсатора C16), чтобы максимально увеличить расстояние между ними и неэкранированными участками кабелей от сенсоров к модулю TGAM. Такого расположения даже неэкранированных проводов цепей питания достаточно для обеспечения очень высокого качества сигнала ЭЭГ. В то же время если расположить эти провода над основной платой или даже под ней, но при этом направить их в сторону кабелей от сенсоров, а не в сторону выключателя, то помехи из-за взаимных наводок могут оказываться слишком высокими и иногда приводить к недостоверности значений параметров "внимание" и "медитация". Также следует отвести хотя бы на 1 см любые провода от антенн модуля блютуса и имеющегося радиомодуля нейрогарнитуры.

     Также имеется возможность получить полную совместимость любой нейрогарнитуры Mindflex со всеми приложениями для нейрогарнитур NeuroSky – речь идёт в том числе и о приложениях NeuroExperimenter (НейроЭкспериментатор) и BrainWave Visualizer для Windows – без перепайки SMD-резистора на 10 кОм в позиции B1 на плате её модуля TGAM. Для этого необходимо подпаять модуль блютуса, настроенный на частоту 57600 бод вместо 9600. После каждого включения нейрогарнитуры для использования её с приложениями для NeuroSky вначале необходимо запускать приложение Mindflex to Mindwave Mobile https://play.google.com/store/apps/details?id=mobi.omegacentauri.mwstart и посылать команду смены скорости работы порта COM в модуле TGAM с 9600 бод на 57600. Кстати, для этого необходимо подпаять 4-й провод – между контактом R (рядом с T) модуля TGAM и 1-м контактом (TxD) модуля блютуса. После подачи такой команды нейрогарнитура не сможет работать с консолью игры до тех пор, пока она не будет выключена и включена снова.

Фото 31


Фото 32


Фото 33


Фото 34


Фото 35


Фото 37


Фото 38


Фото 39


Фото 40


Фото 41


Фото 42


Фото 43


     Также вместо аккумулятора 103040 можно использовать 10З450 большего размера и ёмкости (от 1500 до 2000 мА), но для этого необходимо тщательно удалить все внутренние перегородки в отсеке батареек. Вес аккумулятора 103040 (около 50 часов работы на одном заряде) составляет 20 граммов, 103450 – 37 граммов (около 80 часов работы на одном заряде; рекомендуется использовать в плате зарядки резистор R3 сопротивлением 3.3 кОм для этого более ёмкого аккумулятора), а трёх никель-металлогидридных аккумуляторов – 40 граммов (около 50 часов работы на одном заряде).

Аккумулятор 103450
Аккумулятор 103450


     Закрепить плату блютуса можно также и клеевым пистолетом рядом со стойкой корпуса так, как показано на фото ниже.

Фото 49
Фото 50


Фото 51


Фото 52


Фото 53


Фото 54


Фото 55


Фото 56


     Последующие эксперименты с переделанной нейрогарнитурой в разных условиях показали высокую достоверность и помехоустойчивость данных ЭЭГ. Переделанная нейрогарнитура достоверно реагирует на состояния ума, в том числе демонстрируя десятки секунд непрерывных 100%-х значений параметра "медитация" при наличии состояния медитации шаматха / самадхи.

     На данную версию нейрогарнитуры из-за отсутствия в ней импульсного преобразователя напряжения меньше влияют электромагнитные помехи от окружающей электроники и электрики, что положительно сказывается на достоверности значений параметра "медитация" и отсутствии случайных кратковременных проседаний его значений, например, при случайных бросках напряжения в сети при включении тех или иных устройств неподалёку. Субъективно достоверность значений параметра "медитация" такой переделанной нейрогарнитуры выше процентов на 10 по сравнению даже с последней версией нейрогарнитуры NeuroSky MindWave Mobile 2, но это зависит от количества включаемой расположенной относительно неподалёку электроаппаратуры.

     Данный вариант размещения модуля блютуса оказался успешным, так как при тестировании в разных условиях выяснилось, что он не теряет связь даже с расстояния в 7 метров при двух железобетонных стенах и металлических конструкциях между данной нейрогарнитурой и компьютером, в который вставлен USB-модуль блютуса с противоположной от нейрогарнитуры стороны. Важно отметить, что в данной конструкции аккумуляторы вынесены в отдельный корпус, и потому не экранируют антенну блютуса.

     На одной зарядке никель-металлогидридных аккумуляторов AAA 1000 мАч PKCELL от использованной при переделке платы зарядки нейрогарнитура проработала в состоянии передачи данных в приложение до первой потери соединения из-за понизившегося напряжения аккумуляторов в общей сложности 49 часов, и после этого напряжение каждого из трёх аккумуляторов составляло 0.96 В (после 38 часов работы в режиме передачи данных напряжение каждого аккумулятора составляло 1.22 В). Через пару часов в выключенном состоянии напряжение каждого аккумулятора поднялось до 1.05 В. Потребляемый ток от полностью заряженных аккумуляторов составляет примерно 12 мА (из них 8 мА потребляет модуль TGAM и ещё 4 мА – модуль блютуса) без установленного соединения и примерно 15 мА при установленном соединении, постепенно увеличиваясь примерно до 17 мА по мере разрядки аккумуляторов. Эти показатели энергопотребления намного лучше аналогичных у фирменных нейрогарнитур NeuroSky. Например, MindWave Mobile 2 способна проработать от одного такого аккумулятора около 7 часов, но даже если поделить 49 часов на 3 (с учётом числа используемых аккумуляторов), то должно было бы получиться чуть более 16 часов работы от одного. Видимо, в фирменной нейрогарнитуре MindWave Mobile 2 дополнительную энергию потребляют преобразователь DC-DC, а также контроллер, включая и дополнительную заказную микросхему блютуса версий 2 или 3 для iOS, или же дополнительный контроллер для "сервисов" блютуса версии 4.

     Через несколько часов бездействия нейрогарнитура после включения проработала ещё 5 минут (причём даже с таким низким зарядом аккумуляторов всё равно было получено значение более минуты для параметра "≥80 макс. время:" и периодами по 15 непрерывных секунд 100%-х значений параметра "медитация"), прежде чем была потеряна связь по блютусу. При зарядке аккумуляторов от встроенной платы зарядки через 6 часов напряжение аккумуляторов составляло 1.36 В, но только ещё через 4 часа индикатор зарядки поменял свой цвет с красного на синий, сигнализируя об окончании зарядки. Напряжение каждого из аккумуляторов в этот момент составило 1.375 В, что в сумме составило 4.125 В. Столь долгий процесс набора последних процентов заряда аккумуляторов объясняется значительным снижением тока зарядки платой зарядки по мере увеличения их заряда. После полной разрядки аккумуляторов достаточно поставить нейрогарнитуру на зарядку на 10 минут, чтобы она проработала ещё пару часов, после чего её можно поставить на зарядку на ночь. Возможно, следует использовать резистор R3 сопротивлением, например, 3.3 кОм (обеспечивающий первоначальный ток зарядки 370 мА) вместо 4.3 кОм (соответствующий току зарядки 280 мА) на плате зарядки для уменьшения времени зарядки аккумуляторов.

     Клипса у данной нейрогарнитуры сделана с зазором между контактами, но увеличение этого зазора обеспечивается довольно тугой пружиной. Поскольку изначально вся конструкция Mindflex Duel создана как игра, причём в основном для детей, у которых тонкие мочки уха, то для них это не проблема. Если у вас толстая мочка уха, то через какое-то время ношения гарнитуры вы можете почувствовать в ней болезненные ощущения. В таком случае рекомендуется ослабить пружину клипсы. Для этого надо с усилием вытолкнуть штифт, давя на него, например, очень тонкой отвёрткой с более узкой стороны (противоположной головке штифта). После этого вытащенную пружину следует изогнуть примерно так, как показано на вставках в левом нижнем углу фото. Важно не сгибать прямые части пружины у самого кольца, так как в этом случае клипса будет просто спадать с тонкой мочки уха, а выполнить сгиб "углом" так, как показано на первой вставке слева, оставив часть первоначального изгиба рядом с кольцом, но уменьшив тем самым рычаг давления. Затем необходимо собрать клипсу обратно, с усилием вставив штифт на место.

Разобранная ушная клипса с примерами изогнутой пружины для уменьшения давления клипсы на толстую мочку уха
Разобранная ушная клипса с примерами изогнутой пружины для уменьшения давления клипсы на толстую мочку уха. На тонкой стороне металлического штифта имеются зазубрины, затрудняющие его вытаскивание и обратную установку на место.

     Также возможен вариант ослабления пружины без разборки клипсы. Для этого очень острым и прочным прямым пинцетом (например, ESD-11) или шилом следует поддеть и приподнять рычаг пружины в том месте, которое показано на фото ниже, чтобы продвинуть после этого пинцет вперёд так, чтобы он стал упираться о пластик клипсы, удерживая пружину в согнутом положении, а круглая законцовка пружины оказалась между половинами клипсы (см. первое фото ниже). После этого ювелирными плоскогубцами следует зажать круглую законцовку пружины и, вынув пинцет, аккуратным движением изогнуть самый край пружины (круглую законцовку) примерно на 30-45 градусов в сторону второй половины клипсы, наклоняя при этом ювелирные плоскогубцы немного в сторону ввиду отсутствия места в нужном направлении из-за расположенной вплотную второй половины клипсы. Приподнятое таким образом окончание пружины уменьшит длину её рычага (см. четвёртое фото ниже; стрелка указывает на приподнятую круглую законцовку пружины), что ослабит давление клипсы на мочку уха. Рекомендуется повторить эту процедуру и на другой стороне клипсы / пружины.

Фото 45


Фото 46


Фото 47


Фото 48


     Также у б/у версий нейрогарнитур иногда встречается такая проблема, как проржавевший на краях чёрный провод "-" от модуля батареек. Это может происходить, например, из-за окислившихся батареек, которые годами пролежали в модуле у предыдущего владельца. Причём из-за высокой влажности проржаветь этот провод может и со стороны основного модуля с электроникой, из-за чего он не паяется и вообще просто рассыпается на кусочки при попытке его зачистить или даже просто отпаять от основной платы. В таком случае необходимо привязать к нему простым узлом любой подходящий провод (например, типа МГТФ, можно двойной на всякий случай) и без чрезмерных усилий протащить его внутри тканевой повязки с лобным электродом. Для облегчения прикладываемых усилий, чтобы не порвать ни один из протягиваемых проводов, следует вынуть металлические штифты из тканевой повязки и вытащить её из щели пластикового корпуса, а после протягивания провода проделать эту процедуру обратно. В редких случаях эта процедура может потребоваться и для красного провода "+" от модуля батареек. Иногда достаточно просто отрезать крайний сантиметр провода, зачистить и залудить его активным флюсом. В большинстве случаев с проводом "-" всё нормально, и вся эта операция не требуется.

     Ещё одна возможная проблема у б/у нейрогарнитур Mindflex Duel – чрезмерно растянутая резиновая эластичная тесьма (лента) с пряжкой с тыльной стороны головы. Если она окажется полностью растянутой, придётся её срезать, купить в магазине для шитья или на рынке такую же резиновую тесьму (лента "резинка", в розницу примерно 0.5$ за метр) шириной 25 мм чёрного цвета и длиной примерно 40 см, после чего вставить её вместо старой и сшить концевые части петлёй в двух местах – у модуля с клипсой и у центральной стойки пряжки так, как было у старой тесьмы.

     Ниже приводятся разные фотографии разных этапов переделки нейрогарнитуры, которые могут помочь понять отдельные моменты. Они приводятся после текста статьи, чтобы не перегружать её чтение.

























Разобранные основные модули нейрогарнитур "2" (с зелёной основной платой) и "1" (с желтоватой основной платой) T8498 в исходном состоянии
Разобранные основные модули нейрогарнитур "2" (с зелёной основной платой) и "1" (с желтоватой основной платой) T8498 в исходном состоянии

Разобранные нейрогарнитуры "2" (с зелёной основной платой) и "1" (с желтоватой основной платой) T8498 в исходном состоянии, общий вид
Разобранные нейрогарнитуры "2" (с зелёной основной платой) и "1" (с желтоватой основной платой) T8498 в исходном состоянии, общий вид

     Ниже приводятся фотографии минимального варианта переделки нейрогарнитуры P2639 с двумя ушными клипсами от игры Mindflex (это не версия Mindflex Duel), когда добавляется только модуль блютуса SPP-C с исходной скоростью 9600 бод порта COM. Также перепаян (на фото сдвинут вверх) обозначенный красной стрелкой SMD-резистор 10 кОм для смены частоты фильтра помех с 60 Гц на 50 Гц. При такой переделке сохраняется совместимость нейрогарнитуры с игрой, так как не меняется частота 9600 бод порта COM модуля TGAM нейрогарнитуры. При этой частоте порта COM работают все приложения для Android, а из приложений для Windows работает "ЭЭГ-медитация", но не работают NeuroExperimenter и Windows-версия BrainWave Visualizer (андроидная работает), которые обращаются напрямую к порту COM на скорости 57600 бод в обход драйвера ThinkGear. Обратите внимание, что контактные дорожки модуля блютуса в его правом верхнем углу на фото следует покрыть небольшим слоем термоклея / обычного клея (и дать ему остыть / затвердеть перед креплением основной платы), чтобы они случайно не замкнулись с контактными площадками на основной плате модуля нейрогарнитуры P2639.


























     Описание изготовления своими руками из отдельных модулей нейрогарнитуры NeuroSky MindWave, совместимой с Android и Windows.

     Инструкция для мастеров по ремонту микроэлектроники по переделке белой немобайловой нейрогарнитуры NeuroSky MindWave в совместимую с устройствами Android и Windows (без обеспечения совместимости с устройствами iOS и MacOS).

     Описание нейроигры Mindflex Duel компании Mattel для тренировки и соревнований по вниманию и медитации.

     Медитация с использованием обратной нейросвязи с помощью ЭЭГ NeuroSky MindWave Mobile – ускоренное самостоятельное изучение медитации. Общие вопросы ЭЭГ-медитации.

     Подробные описания ритмов, используемых в приложении Brainwave Visualizer, и примеры уровней ритмов при высоких значениях внимания и медитации.

     Вопросы и ответы по нейрогарнитуре NeuroSky MindWave Mobile в контексте практики медитации.

     Обзор приложения NeuroExperimenter (НейроЭкспериментатор).

     Обзор приложения «ЭЭГ-медитация» для Android для гарнитуры NeuroSky MindWave Mobile для практики медитации.

     Обзор приложения «ЭЭГ-медитация» для iOS для гарнитуры NeuroSky MindWave Mobile 2 для практики медитации.

     Обзор приложения «ЭЭГ-медитация» для Windows для гарнитуры NeuroSky MindWave (а также для Mobile) для практики медитации.

     Бесплатное приложение "Маленький Будда" для нейрогарнитур NeuroSky для Android.

     Обзор приложения Meditation Journal (Журнал медитации).

     Ведь можно учиться медитировать и без ЭЭГ-гарнитуры? Конечно можно. Но с гарнитурой лучше.

     "Как медитация меняет ваш мозг и вашу жизнь". Дэниел Гоулмен и Ричард Дэвидсон.

     Описание версий нейрогарнитур калифорнийской компании NeuroSky и китайской Sichiray.

     Сравнение ЭЭГ-гарнитур с точки зрения медитации: NeuroSky, Muse, Melomind, EMOTIV EPOC+, EMOTIV Insight и Neeuro SenzeBand.

     Любительский электроэнцефалограф проекта OpenEEG.

     Meditation with biofeedback using the electroencephalograph gadget NeuroSky MindWave Mobile, or accelerated self-study of meditation.

     The free 'EEG Meditation' app for Android.

     Windows PC version of this "EEG Meditation" app for white and black headsets.
